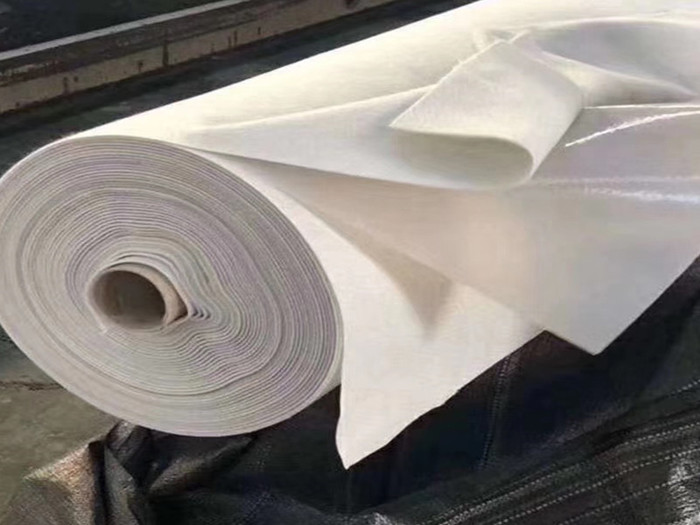

目前，國內(nèi)生產(chǎn)土工膜的廠家比較多，產(chǎn)品規(guī)格也五花八門，有一布一膜，一布二膜，二布一膜，二布二膜及多布多膜等。

土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，盡量采用埋入法鋪設(shè)。不僅加大了塑料薄膜的抗拉強度和抗穿刺能力，而且由于無紡布表面粗糙，加大了接觸面的摩擦系數(shù)，有利于復合土工膜及保護層的穩(wěn)定。同時，它們對細菌和化學作用有較好的耐侵蝕性，不怕酸、堿、鹽類的侵蝕。

復合土工膜以塑料薄膜作為防滲基材，與無紡布復合而成的土工防滲材料，它的防滲性能主要取決于塑料薄膜的防滲性能。

應用領(lǐng)域及施工方法基本等同于土工膜。

土工合成材料 非織造布復合土工膜

標準編號：GB/T 17642-2008

本標準是對GB/T 17642-1998《土工合成材料 非織造復合土工膜》的修訂。本標準規(guī)定了非織造布復合土工膜的產(chǎn)品分類、規(guī)格、代號、技術(shù)要求及品質(zhì)評定、試驗方法、檢驗規(guī)則、包裝、標志、貯運等。

本標準適用于以非織造土工布為基材，以聚乙烯、聚氯乙烯等為膜材，復合而成的非織造布復合土工膜。

本標準是對GB/T 17642-1998作了以下技術(shù)性修改：

——標準名稱修改為《土工合成材料 非織造復合土工膜》；

——產(chǎn)品規(guī)格由單位面積質(zhì)量改為以標稱斷裂強度表示；

——產(chǎn)品代號由7個部分簡化為5個部分；

——將原標準中表1和表2進行整合，斷裂強度、撕破強li、CBR頂破強li指標均規(guī)定具體指標，并增加一檔指標要求；

——斷裂伸長率修改為標準強度對應伸長率；

——幅寬改為參考指標，單位面積質(zhì)量不再作為考核指標；——簡化了外觀檢驗；

——簡化了包裝、貯運和標準。

土工膜焊接接縫處理是施工的關(guān)鍵程序，一般采用熱焊接方法，PE膜相接的表面加熱處理，使之表面熔化，然后通過壓力，使之熔合成一體。

1 對于鋪設(shè)好的土工膜，邊緣接縫處要求不能有油污、水份、塵土等。

2 焊接前要調(diào)整好接縫處兩幅邊PE單膜，使之搭接一定的寬度，搭接寬度一般為6～8cm且平整、無折皺。

3 使用專用焊接機進行焊接。

焊縫質(zhì)量檢測；

1 檢測方法應采用充氣法及室內(nèi)試驗，也可采用火花試驗或超聲波探測法。

2 檢測設(shè)備采用氣壓式檢測儀及真空檢測儀。

3 焊縫質(zhì)量要求：

對雙縫充氣長度為30-60mm雙焊縫間充氣壓力達到0.15-0.2Mpa，保持1-5min，壓力無明顯下降為合格。

對單焊縫和T興結(jié)點及補修點應采用50cm×50cm方格進行真空檢測，真空壓力大于或等于0.005MPa，保持30s，肥皂液不起泡為合格。

室內(nèi)試驗，焊接抗拉強度應大于母材強度。

質(zhì)量檢驗應隨施工進展進行。
