填埋場(chǎng)覆蓋防滲膜具有的三個(gè)功能：

1、良好的防滲性能,以阻止浸透液的走漏.

2、較好的吸附或降解性能,去除懸浮或溶解的污染成分.

3、優(yōu)良的力學(xué)性能、焊接性能、耐久性和密封性,以保證資料的運(yùn)用強(qiáng)度和運(yùn)用壽命.

鋪設(shè)防滲膜時(shí)的天氣要求:

1、氣溫一般應(yīng)在十?dāng)z氏度以上。

2、風(fēng)力在四級(jí)以下為宜。

3、氣溫過(guò)低時(shí)，4級(jí)以上大風(fēng)及雨雪天氣，一般不建議應(yīng)施工鋪設(shè)。

4、在有風(fēng)的天氣里，風(fēng)力影響覆蓋膜鋪設(shè)時(shí)，待焊的覆蓋膜應(yīng)用沙袋壓牢。

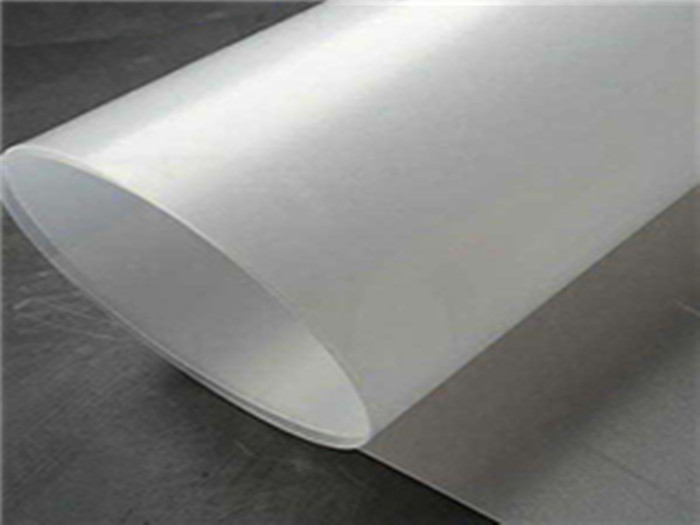

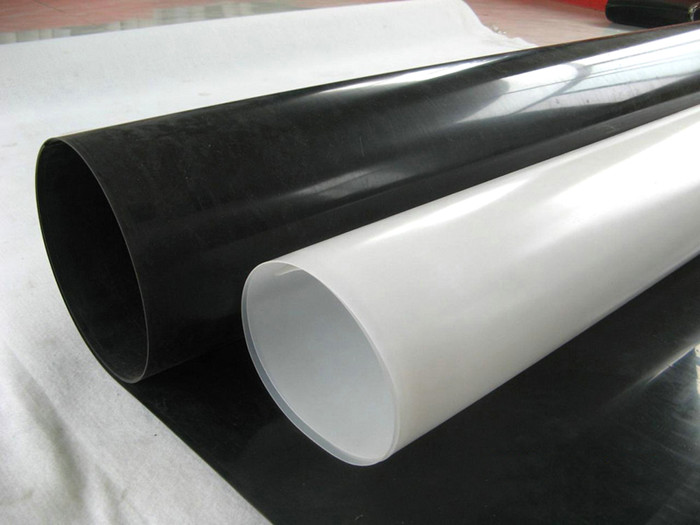

光面HDPE土工膜在城市生活垃圾衛(wèi)生填埋場(chǎng)的覆蓋鋪法：

先對(duì)鋪設(shè)區(qū)域進(jìn)行檢查和丈量，根據(jù)丈量的數(shù)據(jù)將尺寸相匹配的膜運(yùn)至相應(yīng)的位置，展膜時(shí),根據(jù)現(xiàn)場(chǎng)實(shí)際條件，用人工按一定的方向,取從上往下推開(kāi)展鋪的方式。應(yīng)從高位向底部延伸，同時(shí)不要拉得太緊，應(yīng)留有5%的余量以備局部下沉拉伸。卷鋪過(guò)程中及時(shí)拉開(kāi)、抻平, 與坡面吻合平整, 無(wú)突起褶皺。進(jìn)行推鋪, 應(yīng)平整,順直,避免出現(xiàn)褶皺和波紋。邊界要對(duì)整齊，需接縫焊接的兩幅要搭齊，搭接寬度控制在15公分左右。

防滲膜的粘接方法：粘接前，要去掉膜面上的砂子、泥土等臟物，要保證膜面干凈。采用雙軌熱熔焊接法：

熱熔焊接前須將上下兩層防滲膜重疊15公分，焊接工序分為：調(diào)節(jié)壓力、設(shè)定溫度、設(shè)定速度、焊縫搭接檢查、裝膜入機(jī)、啟動(dòng)馬達(dá)。焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。焊接的溫度、速度和壓力經(jīng)過(guò)實(shí)驗(yàn)和檢測(cè)后確定。焊縫處位于上層防滲膜的邊緣應(yīng)打磨成的傾角，以提高焊縫的焊接質(zhì)量。熱熔焊接時(shí),搭接寬度不少于15厘米。焊接處的厚度不得少于膜厚度的1.2倍。褶皺部分的邊緣，剪去裂痕的皺紋以保證平坦重疊。擠壓焊接裂紋或皺紋切除部分時(shí)，其重疊應(yīng)不小于10厘米。應(yīng)避免十字搭接，采用丁字交錯(cuò)焊接形式。焊縫要求整齊和美觀，不得有滑焊或跳走的現(xiàn)象。

防滲膜與地面的錨固方法：宜采用溝槽錨固法，錨固溝要求離施工平面40公分開(kāi)溝,溝寬度4公分,溝深度40公分CM,將膜拉入U(xiǎn)字型溝里，用沙袋或泥土將其固定。

防滲膜鋪設(shè)后的防漏檢查方法：

在填埋場(chǎng)垃圾鋪膜后，要做好防漏檢查工作，如有問(wèn)題可及時(shí)解決，避免滲漏現(xiàn)象的出現(xiàn)。一般情況下，檢查方法有目測(cè)、充氣檢測(cè)及破壞試驗(yàn)，目測(cè)主要是對(duì)鋪設(shè)的防滲膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進(jìn)行細(xì)致的檢查。除目檢外，如有必要還可采用真空檢測(cè)和氣壓檢測(cè)，充氣壓檢測(cè)的充氣強(qiáng)度為，5分鐘不漏氣，考慮到卷材較柔軟易變形，允許壓力下降20%。對(duì)膜進(jìn)行拉力測(cè)試時(shí)，其標(biāo)準(zhǔn)為在做剝離和剪切試驗(yàn)時(shí)，焊縫沒(méi)被撕裂開(kāi)而母才被撕拉破壞，此時(shí)焊接合格。

垃圾填埋場(chǎng)防滲膜的檢測(cè)按三個(gè)步驟進(jìn)行，即目測(cè)、充氣檢測(cè)及破壞試驗(yàn)：

目測(cè)主要是對(duì)鋪設(shè)的土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進(jìn)行細(xì)致的檢查，所有施工人員對(duì)這一工作都應(yīng)貫徹在全部施工過(guò)程中。

除目檢外，如有必要還可采用真空檢測(cè)和氣壓檢測(cè)，充氣壓檢測(cè)的充氣強(qiáng)度為，5分鐘不漏氣，考慮到卷材較柔軟易變形，允許壓力下降20%。

對(duì)HDPE土工膜進(jìn)行拉力測(cè)試時(shí)（破壞試驗(yàn)），其標(biāo)準(zhǔn)為在做剝離和剪切試驗(yàn)時(shí)，焊縫沒(méi)被撕裂開(kāi)而母才被撕拉破壞，此時(shí)焊接合格。
